Сучасні освітлювальні прилади вимагають значно більшої уваги до технічних нюансів, ніж традиційні лампи розжарювання. Правильний монтаж світлодіодної люстри є критичним фактором для забезпечення енергоефективності та безпеки житлового простору. Розуміння специфіки LED-пристроїв, що обладнані інтегрованими драйверами та складними електронними платами, дозволяє уникнути мерехтіння діодів.
Коректна інсталяція гарантує стабільну роботу системи та запобігає передчасному виходу з ладу дорогої електроніки через перепади напруги чи неякісні контакти, що особливо важливо для сучасних інтер’єрів. Ретельний підхід до кожного етапу робіт забезпечує довговічність напівпровідникових елементів та комфортне візуальне середовище в приміщенні.
Будова та основні вузли світлодіодних світильників
Конструкція сучасної світлодіодної люстри — це складна система, де кожен елемент відповідає за перетворення енергії або її розсіювання. Основою виступають світлодіодні модулі або стрічки, закріплені на металевій основі. Головним інтелектуальним центром пристрою є драйвер — електронний блок, який стабілізує вхідну напругу змінного струму та перетворює її на постійний струм низької напруги, необхідний для роботи напівпровідників.
Оскільки світлодіоди чутливі до якості живлення, драйвери часто мають вбудовані фільтри від перешкод та захист від короткого замикання. Окремі моделі оснащуються контролерами керування, що дозволяють регулювати інтенсивність потоку та колірну температуру через радіоканал або Bluetooth-з’єднання. Це забезпечує гнучкість налаштування освітлення під потреби користувача.
Технічні параметри світлодіодних систем:
- Діапазон вхідної напруги. Стандартні драйвери працюють у межах 180–265 V, що дозволяє витримувати невеликі коливання в загальній мережі без шкоди для пристрою.
- Вихідний струм драйвера. Цей показник вимірюється в міліамперах (mA) і має суворо відповідати потребам конкретної LED-матриці для запобігання перегріву.
- Загальна потужність у ватах. Сумарний показник споживання всіх модулів, який визначає рівень освітленості приміщення та навантаження на проводку.
- Коефіцієнт пульсації. Важлива характеристика, що вказує на відсутність шкідливого для очей миготіння, яке виникає при неякісній стабілізації струму.
Особливу роль у довговічності люстри відіграє корпус, який у LED-моделях виконує функцію радіатора. Під час роботи світлодіоди виділяють тепло, яке необхідно ефективно відводити від кристалів. Якщо корпус виготовлений із алюмінію або спеціальних сплавів з високою теплопровідністю, деградація діодів відбувається значно повільніше.
Недостатня циркуляція повітря всередині плафона або помилки при розміщенні блоків живлення можуть призвести до перегріву електронних компонентів, що скорочує термін служби пристрою з заявлених 50 000 годин до декількох місяців. Тому при виборі та монтажі важливо звертати увагу на наявність вентиляційних отворів та площу металевих поверхонь.

Інструменти та витратні матеріали для монтажу
Для виконання робіт з електромонтажу знадобиться стандартний набір інструментів, що забезпечує точність та безпеку кожного етапу. Обов’язковою є наявність індикаторної викрутки або безконтактного детектора напруги для ідентифікації фазного дроту на стелі. Мультиметр допоможе перевірити цілісність ланцюга та фактичну напругу в мережі.
Для підготовки провідників варто використовувати стрипер, який акуратно знімає ізоляцію, не пошкоджуючи струмопровідні жили. Також знадобляться набори шліцьових та хрестових викруток різного розміру, плоскогубці та дриль або перфоратор, залежно від матеріалу перекриття, для свердління отворів під кріплення монтажної планки. Правильний інструмент значно прискорює процес та підвищує якість з’єднань.
Перелік необхідних витратних матеріалів:
- Самозатискні клемники WAGO. Найнадійніший засіб для з’єднання монолітних та багатожильних дротів без використання пайки чи скручування.
- Ізоляційна стрічка. Потрібна для додаткової фіксації або тимчасового маркування жил під час процесу підключення.
- Термоусадочні трубки. Забезпечують герметичність та надійну ізоляцію контактів при нагріванні, що набагато естетичніше за звичайну стрічку.
- Кріпильні елементи. Спеціалізовані дюбелі та саморізи, підібрані під конкретний тип стелі для витримування ваги конструкції.
Вибір кріплення критично залежить від типу основи. Для бетонних перекриттів ідеальним варіантом стануть розпірні нейлонові дюбелі або металеві анкери. Якщо монтаж проводиться на гіпсокартонну конструкцію, слід застосовувати дюбелі типу «молі» або «метелик», які розкриваються зі зворотного боку листа, рівномірно розподіляючи навантаження.
Для дерев’яних балок достатньо якісних саморізів по дереву з великим кроком різьби. Важливо пам’ятати, що вага сучасної LED-люстри може бути значною через металеві елементи та блоки живлення, тому надійність фіксації монтажної платформи є першочерговим завданням перед підключенням до електричної мережі.
Маркування та призначення електричних жил
Робота з електрикою вимагає чіткого дотримання стандартів маркування, що прописані в правилах улаштування електроустановок (ПУЕ). Кожен колір ізоляції несе конкретне функціональне навантаження, і нехтування цим правилом може призвести до короткого замикання або ураження струмом при подальшому обслуговуванні.
У сучасних будівлях використовується трипровідна система, де передбачено окремий контур для захисного заземлення. Якщо ж ви працюєте в будинку старої забудови, де всі дроти можуть бути одного кольору, необхідно обов’язково використовувати тестер для визначення функціональності кожної жили перед початком з’єднання.
Кодування провідників за кольором:
| Призначення дроту | Маркування (літера) | Колір ізоляції |
|---|---|---|
| Фаза | L | Коричневий, чорний або білий |
| Нуль (нейтраль) | N | Синій або блакитний |
| Заземлення | PE | Жовто-зелений (смугастий) |
Процес перевірки дротів на стелі починається з увімкнення вимикача та використання індикаторної викрутки. Торкання до фазного дроту (L) викличе світіння індикатора, тоді як нуль (N) та заземлення (PE) залишаться інертними. Для того, щоб відрізнити робочий нуль від захисного заземлення у сумнівних випадках, фахівці використовують мультиметр, вимірюючи напругу між фазою та іншими провідниками.
Після ідентифікації кожну жилу варто позначити кольоровим маркером або шматочком ізоляційної стрічки відповідного кольору. Це значно спростить фінальний етап підключення люстри та гарантує, що фаза буде розриватися саме вимикачем, а не залишатиметься постійно на патроні чи світлодіодному модулі.
Збирання корпусу та встановлення блоків живлення
Підготовка світлодіодної люстри до встановлення починається з її механічного складання відповідно до схеми виробника. На цьому етапі важливо надійно зафіксувати всі декоративні ріжки, кільця або панелі до центрального корпусу. Основна складність полягає в правильній комутації внутрішніх шлейфів, що йдуть від LED-модулів до драйвера.
У багатьох моделях блоки живлення постачаються окремо, і їх необхідно розмістити всередині основи таким чином, щоб вони не перетискали внутрішню проводку. Всі з’єднання всередині люстри зазвичай виконуються за допомогою швидкороз’ємних конекторів, які забезпечують надійний контакт без ризику роз’єднання під час вібрацій або температурного розширення металу.
Надійність електричного контакту всередині корпусу люстри є критичною для запобігання перегріву. Опір у місці неякісного з’єднання призводить до виділення тепла, що може спричинити розплавлення ізоляції та вихід з ладу електронного драйвера.
Особливу увагу слід приділити розташуванню контролерів та драйверів усередині основи. Електронні плати під час роботи виділяють тепло, тому їх не можна щільно обгортати ізоляційними матеріалами або притискати до елементів, що сильно нагріваються. Потрібно забезпечити хоча б мінімальний простір для природної циркуляції повітря.
Якщо люстра має кілька драйверів для різних секцій світлодіодів, їх варто розподілити рівномірно по площі основи. Перевірте, щоб усі дроти були акуратно вкладені в кабель-канали або закріплені стяжками, щоб вони не потрапили в місця механічного кріплення люстри до стелі, де їх може пошкодити монтажна планка або саморізи під час фіксації пристрою.

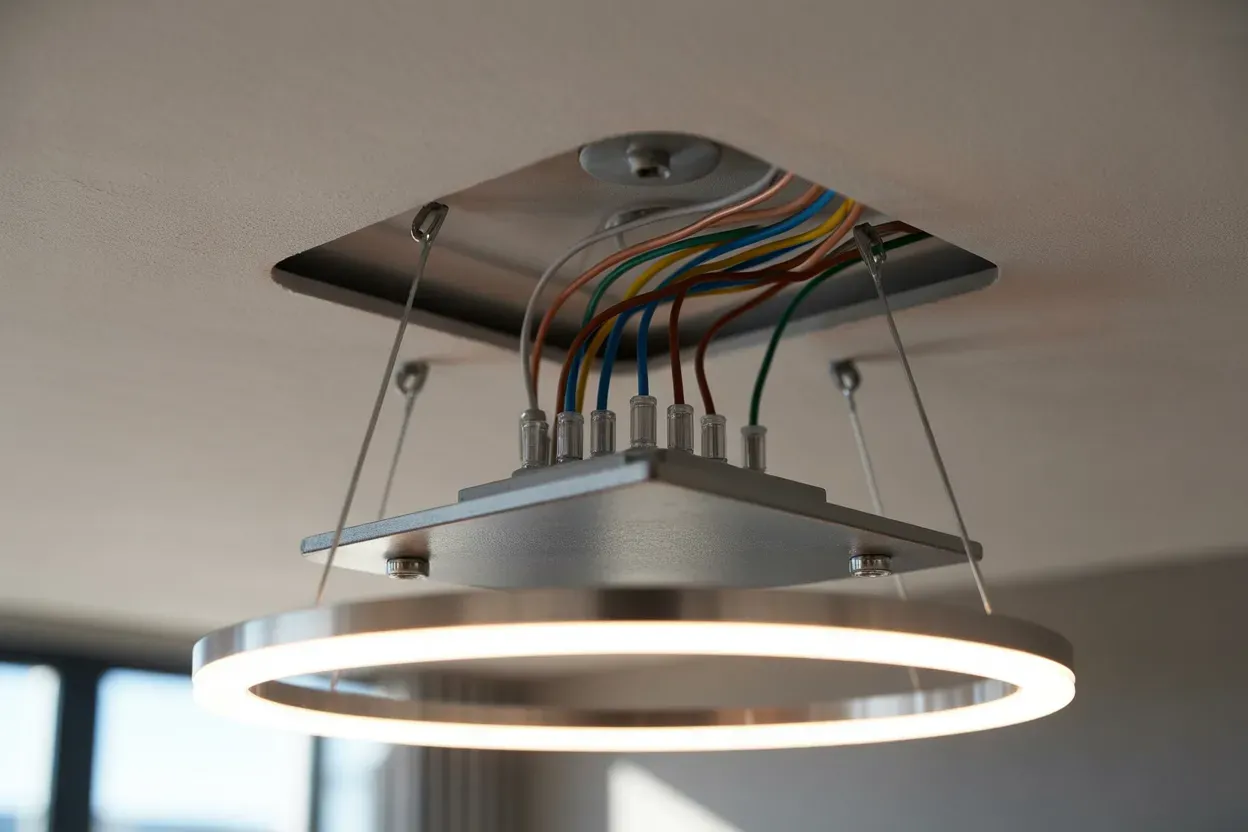

Кріплення до стелі та підключення до мережі
Першим кроком монтажу є встановлення тримальної конструкції — монтажної планки або хрестовини. Її прикладають до стелі, відмічають місця для отворів, враховуючи проходження прихованої електропроводки, та надійно фіксують дюбелями. Важливо, щоб планка була вирівняна за рівнем, інакше люстра висітиме криво, що зіпсує візуальний ефект.

Після закріплення платформи переходять до підключення електричної частини. Для цього люстру піднімають до стелі (тут може знадобитися допомога другої людини або спеціальний страхувальний гак) і з’єднують підготовлені жили мережі з вхідними клемами драйвера. Використання клемних колодок є обов’язковим, оскільки вони забезпечують стабільний притиск дротів.
При роботі з багатожильними провідниками, які часто виходять з люстри, рекомендується використовувати спеціальні наконечники (НШВІ) для запобігання розпушуванню мідних ниток. Після фіксації дротів у клемах необхідно злегка потягнути за кожен провід, щоб переконатися в надійності його утримання. Далі проводи вкладаються в нішу монтажної чаші, а сам корпус люстри насаджується на шпильки планки та фіксується декоративними гайками.
Порівняння методів з’єднання дротів:
| Метод з’єднання | Надійність | Довговічність | Особливості використання |
|---|---|---|---|
| Скрутка | Низька | Короткочасна | Заборонена ПУЕ через ризик окислення та нагріву. |
| Пайка | Висока | Максимальна | Трудомісткий процес, що вимагає навичок та інструменту. |
| Клемник (WAGO) | Висока | Висока | Оптимальний вибір для швидкого та безпечного монтажу. |
Завершальним етапом стає фіксація декоративної чаші, яка приховує місця електричних з’єднань та надлишки дротів. Перед остаточним затягуванням кріплень слід переконатися, що жоден провід не затиснутий між краєм чаші та стелею, оскільки це може призвести до пошкодження ізоляції. Перевірте стійкість усієї конструкції, злегка похитавши її. Тільки після повної механічної перевірки можна подавати напругу.
Налаштування та синхронізація засобів керування
Більшість сучасних світлодіодних люстр комплектуються пультами дистанційного керування, які працюють на радіочастоті. Однак після фізичного монтажу пульт часто не реагує на команди, оскільки він не «прив’язаний» до драйвера в конкретному пристрої. Це зроблено для того, щоб пульти від різних люстр в одній квартирі не перетиналися між собою.
Процес синхронізації зазвичай займає менше хвилини і не потребує розбирання пристрою, достатньо знати правильну послідовність натискання кнопок. Це дозволяє швидко активувати всі функції світильника без залучення фахівців. Сучасні контролери мають пам’ять, тому налаштування зберігаються навіть після вимкнення світла вимикачем.
Алгоритм активації пульта керування:
- Подача живлення. Увімкніть люстру за допомогою настінного вимикача.
- Затискання кнопки. Протягом перших 3–5 секунд після ввімкнення натисніть і утримуйте кнопку «Setup», «WiFi» або центральну кнопку зі значком радіохвиль.
- Підтвердження сигналу. Люстра повинна мигнути один або кілька разів, що свідчить про успішне зчитування коду пульта.
- Тестування режимів. Спробуйте змінити яскравість або колірну температуру, щоб перевірити відгук системи.
Окрім базового пульта, багато моделей підтримують керування через мобільні застосунки. Для цього потрібно завантажити програму (наприклад, LampSmart Pro або Tuya Smart). Через Bluetooth або Wi-Fi канал можна не тільки змінювати колірну температуру від теплого жовтого (3000К) до холодного білого (6000К), але й створювати автоматичні сценарії освітлення.
Результат експлуатації напряму залежить від точності дотримання схем підключення та якості ізоляції контактів, що мінімізує ризик короткого замикання або деградації кристалів. Правильно налаштована система керування та надійний монтаж драйвера стають фундаментом для безперебійної роботи освітлення протягом заявлених виробником десятків тисяч годин, трансформуючи складний технологічний пристрій у комфортний елемент побуту. Дотримання технічних норм запобігає перегріву напівпровідників, що є головною причиною їхнього вигорання.
